Switcher da Presentazione 4 IN – 1 OUT, specificamente studiato per ambienti Conference Room.
Il BG-UHD-KVM41 è un’eccellente soluzione per gestire in modo efficiente fino a 4 computer tramite un’unica postazione dotata di 1 monitor, 1 mouse e 1 tastiera.
Supporta e trasferisce senza problemi risoluzioni fino a 4Kx2Kx60Hz con campionamento colore 4:4:4, garantendo la massima qualità delle sfumature e una resa video di livello professionale.
Il BG-UHD-KVM41 è compatibile con numerosi sistemi operativi e assicura la massima interoperabilità con i dispositivi collegati.
Per completare la soluzione è disponibile anche un accessorio dedicato denominato BG-SC-GRHU, conosciuto come grommet (letteralmente “anello passacavi”).
Si tratta di un dispositivo rotondo da installare in un foro del tavolo, con diametro adeguato, che consente il passaggio ordinato dei cavi USB 3.0 e HDMI della singola workstation collegata al BG-UHD-KVM41.
La vera comodità è che sulla parte superiore visibile di ciascun grommet sono presenti due pulsanti:
Tramite questi comandi, ciascuno dei 4 operatori collegati al sistema può decidere di:
- Mostrare il proprio schermo al display principale, lasciando il controllo all’operatore centrale
- Oscurare temporaneamente la propria schermata
Una volta posizionato il selettore KVM a monte dello schermo principale, i 4 partecipanti alla riunione possono autonomamente scegliere se condividere o meno il proprio contenuto video.
Il singolo grommet BG-SC-GRHU è disponibile separatamente, oppure è possibile acquistare un kit composto da 4 grommet + 1 KVM41, denominato BG-UHD-KVM41-KIT.
Connessioni e Controllo

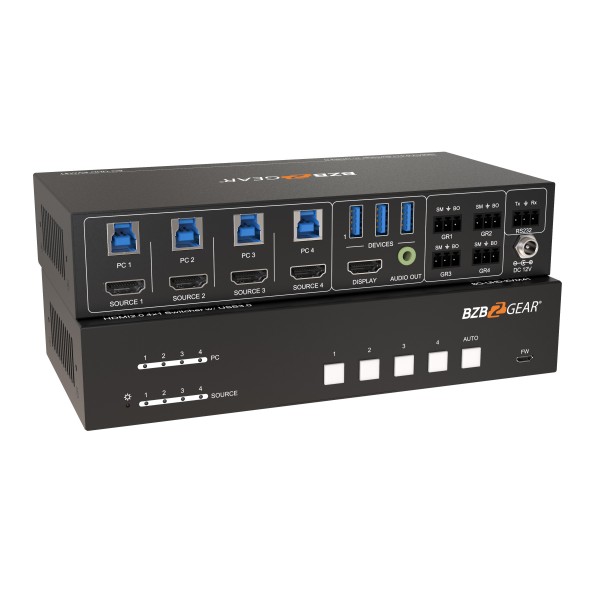

Il BG-UHD-KVM41 dispone di:
- 4 ingressi HDMI
- 1 uscita HDMI
- 4 ingressi USB 3.0 Type-B (associati a ciascun ingresso HDMI)
- 3 porte USB 2.0 Type-A lato uscita, per collegare periferiche come mouse e tastiera
- 1 uscita audio stereo analogica (ottenuta tramite de-embedding dall’ingresso HDMI selezionato)
Oltre all’utilizzo dei grommet da tavolo, il sistema supporta:
- Controllo tramite porta seriale
- Pulsantiera frontale per la commutazione manuale
| Specifiche tecniche |
| Video Input |
| Input |
(4) SOURCE 1~4 |
| Input Connector |
(4) Female type-A HDMI |
| HDMI Input Resolution |
Up to 4Kx2Kx60Hz 4:4:4, HDR10, Dolby Vision |
| HDMI Standard |
2.0 |
| HDCP Version |
2.2 |
| Video Output |
| Output |
(1) DISPLAY |
| Output Connector |
(1) Female type-A HDMI |
| HDMI Output Resolution |
Up to 4Kx2Kx60Hz 4:4:4, HDR10, Dolby Vision |
| HDMI Standard |
2.0 |
| HDCP Version |
2.2 |
| Audio |
| Output |
(1) AUDIO OUT |
| Output Connector |
(1) 3.5mm mini stereo audio jack |
| Audio Format |
PCM 2CH |
| Frequency Response |
20Hz to 20KHz, ±1dB |
| Max Output Level |
2.0Vrms ± 0.5dB. 2V = 16dB headroom above -10dBV (316 mV) nominal consumer line level signal. |
| THD+N |
< 0.05%, 20Hz - 20KHz bandwidth, 1KHz sine at 0dBFS level (or max level). |
| SNR |
> 80dB, 20Hz - 20KHz bandwidth. |
| Crosstalk Isolation |
< -80 dB, 10 kHz sine at 0dBFS level (or max level before clipping). |
| L-R Level Deviation |
< 0.05 dB, 1 kHz sine at 0dBFS level (or max level before clipping). |
| Output Load Capability |
1Kohm and higher (supports 10x paralleled 10k ohm loads). |
| Noise Level |
-80dB |
| Control |
| Control |
(1) FW, (4) PC 1~4, (3) DEVICES 1~3, (4) GR 1~4, (1) RS232 |
| Control Connector |
(1) Micro-USB, (4) Type-B USB, (3) Type-A USB, (5) 3-pin Terminal Blocks |
| General |
| Bandwidth |
18Gbps |
| Operation Temperature |
14°F ~ +131°F / -10°C ~ +55°C |
| Storage Temperature |
-25°F ~ +158°F / -25°C ~ +70°C |
| Relative Humidity |
10%-90% |
| Type-A USB Power Supply |
1A |
| System Power Supply |
Input:100V~240V AC; Output: 12V DC 2A |
| System Power Consumption |
14W(Max) |
| Dimension (W*H*D) |
7.9" x 1.6" x 3.9" [200mm x 40mm x 100mm] |
| Net Weight |
1.5lbs [685g] |
