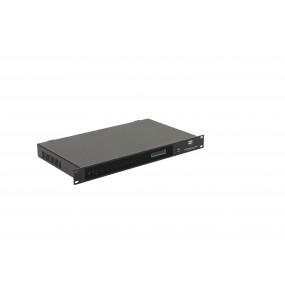

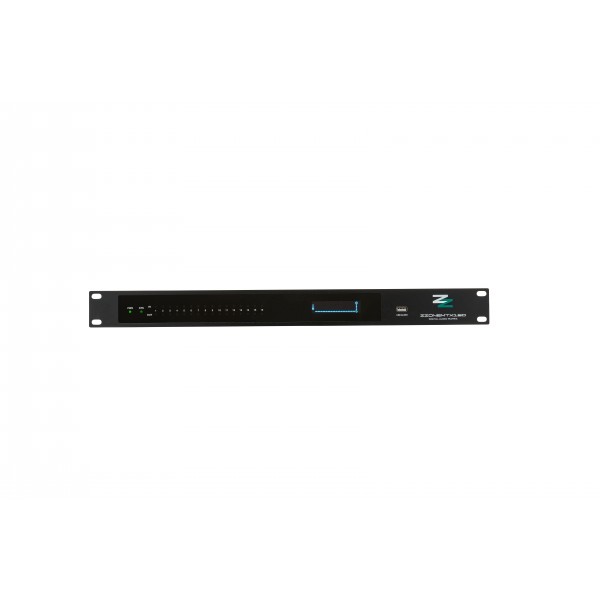

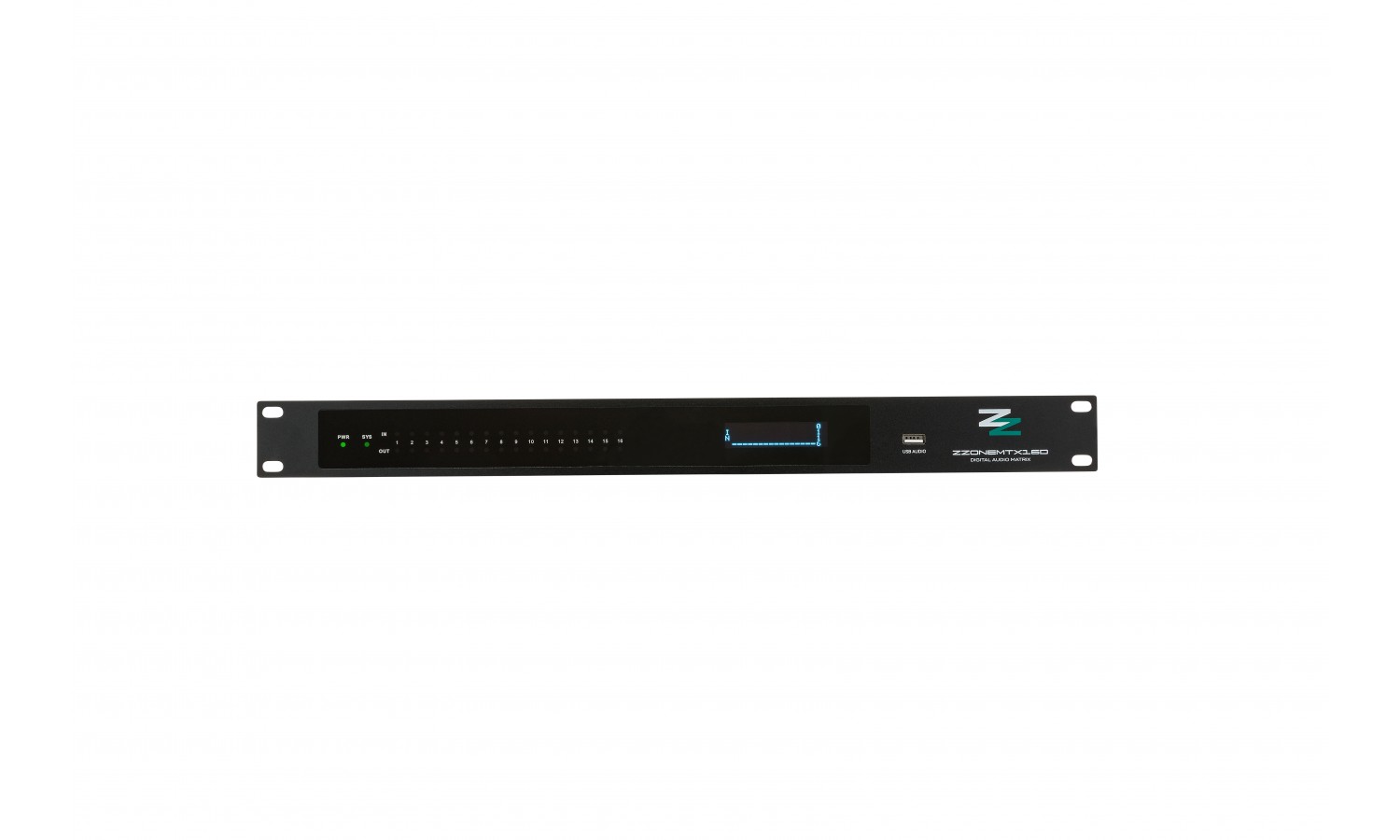

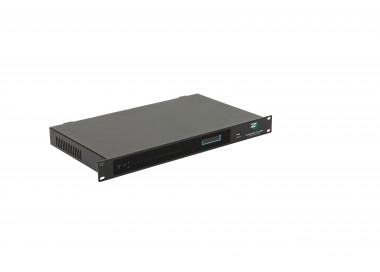

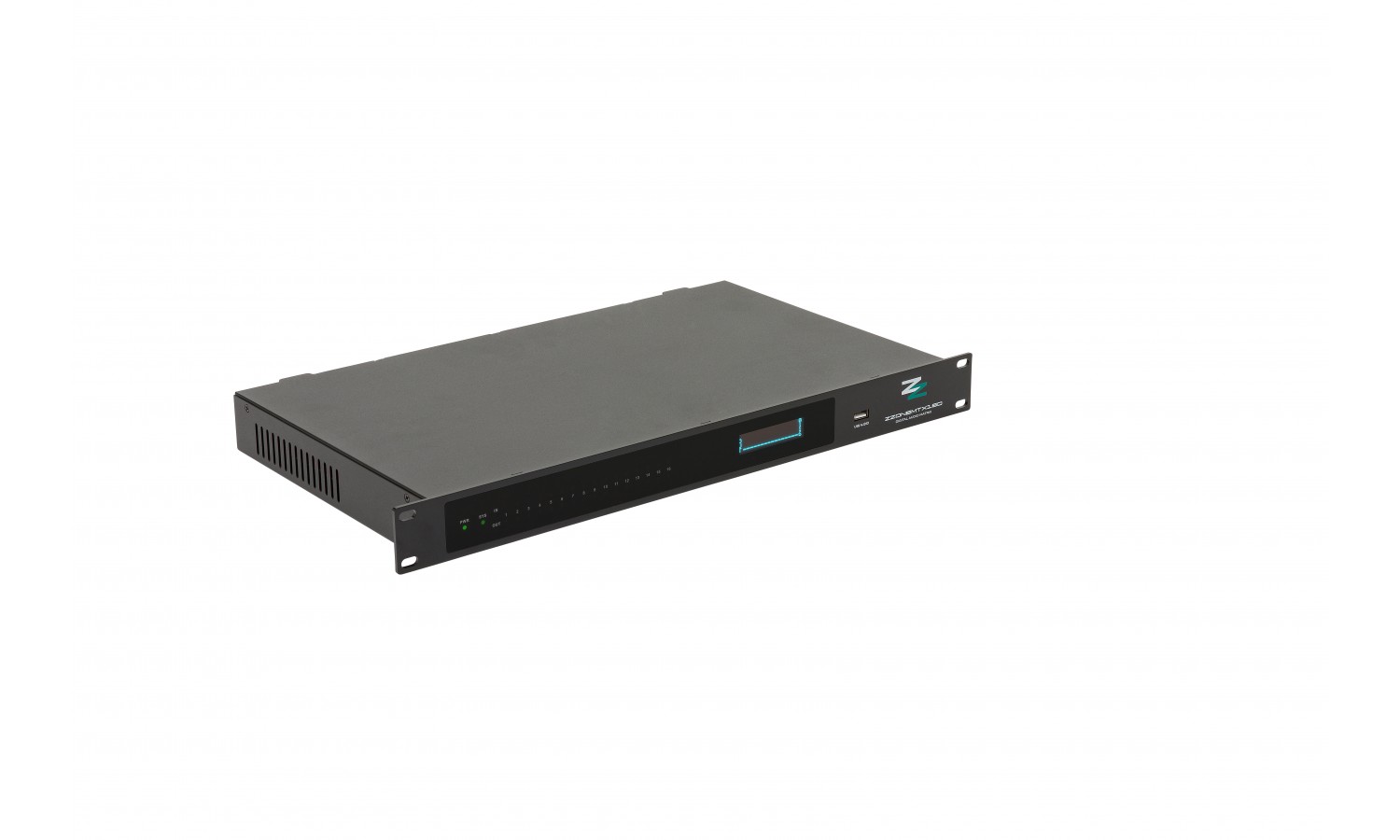

Matrice audio 16x16 con dsp e dante

ZZONEMTX è una linea di matrici audio DSP basata su processore SHARC ADP-21489, progettata per l’integrazione AV e controllabile tramite il software ZZONEMTX DSP 3.0.

Supporta il protocollo Dante e la comunicazione con sistemi di terze parti tramite protocolli UDP, RS232 e RS485, consentendo la gestione del routing e del processing audio in tempo reale..

Il DSP lavora a 40 bit in virgola mobile e integra algoritmi selezionabili e componibili come Automixer, AEC, ANS e AGC, oltre a EQ, Gate, Compressori e feedback suppressor, garantendo un’elevata headroom sui segnali audio. La linea integra una interfaccia USB audio 2×2 utilizzabile come scheda audio dedicata.

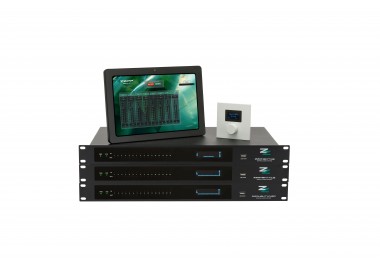

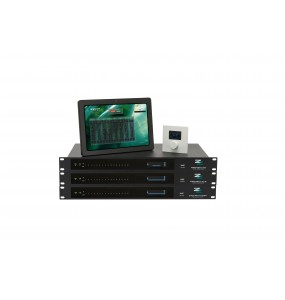

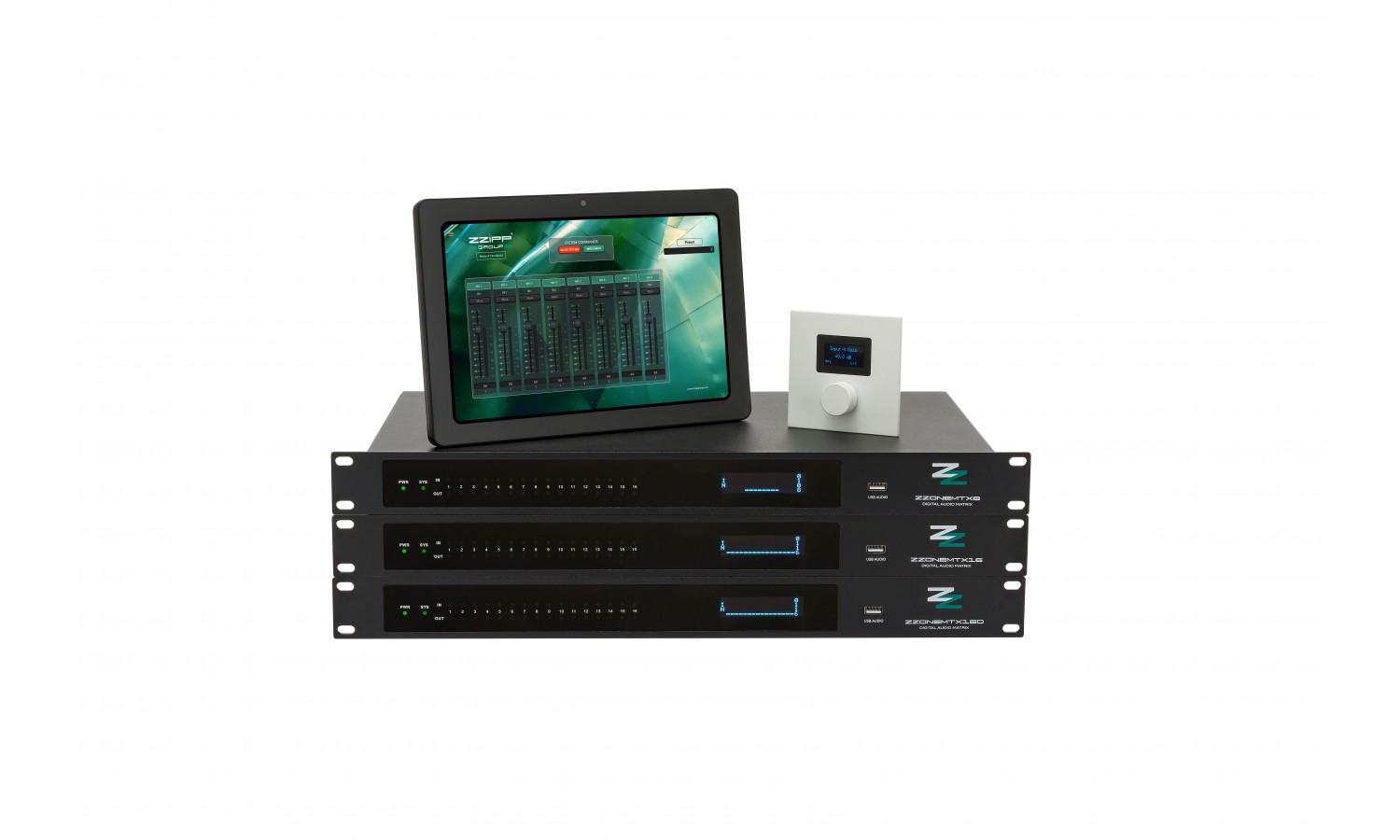

Il controllo delle matrici avviene tramite ZZONEMTX DSP 3.0, che consente la configurazione del sistema e la personalizzazione dell’interfaccia utente per ZZONEMTX10T, PC, smartphone e tablet Android o iOS.

Specifiche tecniche

• DSP SHARC ADSP-21489 - 450MPS 2.7GFLOPs
• 16 IN analogici Mic/Line su terminal blocks
• 16 OUT analogiche livello linea su terminal block
• Interfaccia Dante 16x16 con chipset Brooklyn
• AES67 compatibile
• Alimentazione Phantom +48V (Max 10mA selezionabili per ogni ingresso)
• Interfacce: LAN 10/100, 10/100/1000

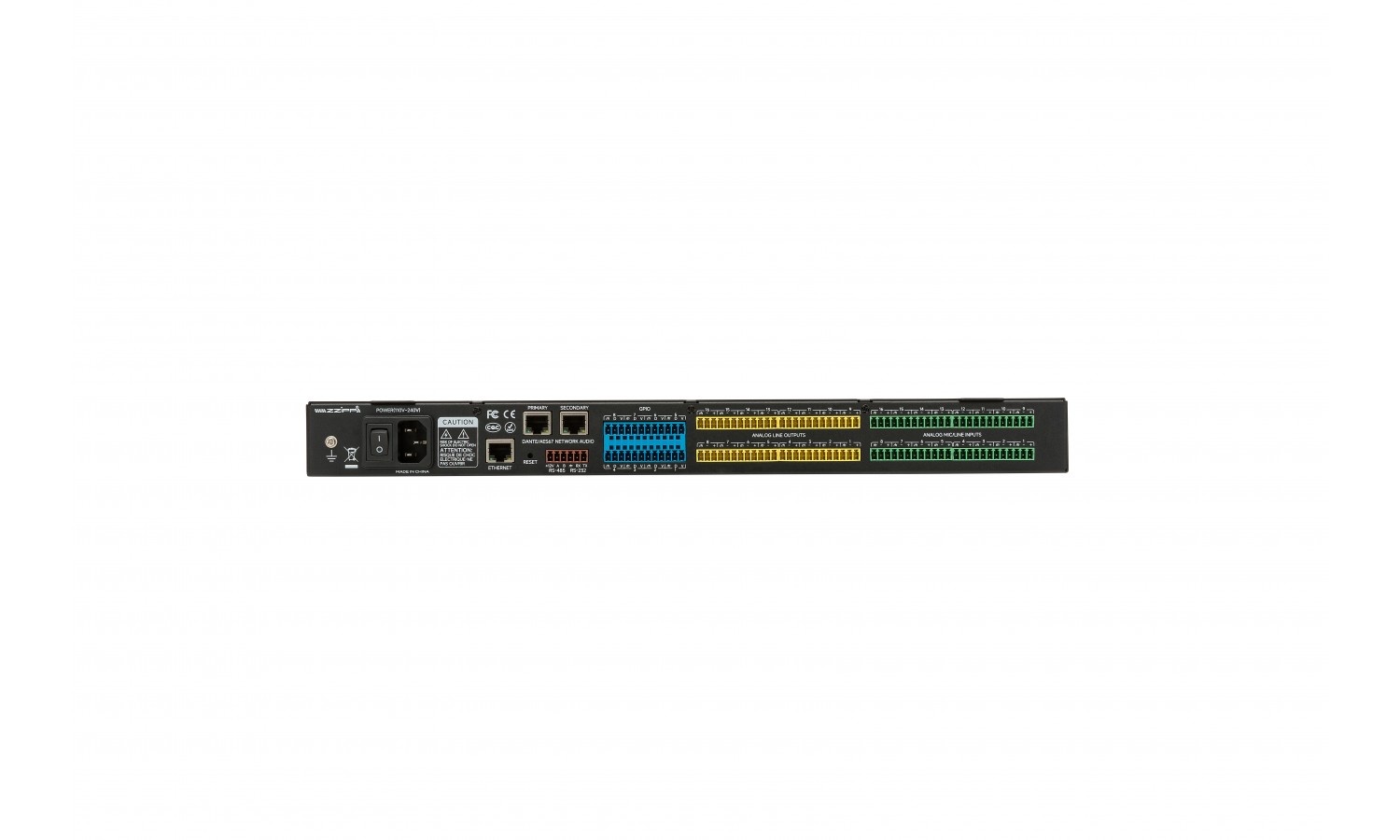

• Connessioni: Rj45, USB type A, RS232, RS485, Terminal Blocks
• Audio input 0-60dB a step di 3 dB
• Risposta in frequenza 20Hz - 20KHz (+/-0,3dB)
• Sample rate 48KHz
• Profondità di bit 24
• Livello max +18dBu
• EIN <-125dB, 20Hz - 20KHz ponderato A
• Rumore di fondo -95dB ponderato A
• THD 0,003% @ 4 dBu
• Range dinamico A/D 110dB
• Range dinamico D/A 112dB
• Isolamento canali 108dB
• Impedenza di ingresso bilanciata 5.4 KOhm
• Impedenza di uscita bilanciata 600 Ohm
• Latenza del sistema <5ms
• Alimentazione 110-240V 50Hz-60Hz
• Consumo massimo 40W
• Dimensioni 482 x 264 x 44mm
• Peso netto 2,2Kg
• Peso lordo 3,2Kg
