Controller ledwall 1u a 6 porte 2 in 1 data out

CONTROLLER LED 2-IN-1 A 20 PORTE

• Consente di visualizzare lo stato del dispositivo in qualsiasi momento e semplifica la manutenzione, attraverso uno schermo OLED a colori non touch con risoluzione 128 × 64.
• Adotta uno chassis rackmount 1 U e un sistema di chassis di grado industriale.
• Dispone di pulsanti sul pannello frontale per modificare la luminosità e altri parametri.
• Fornisce indicatori sul pannello frontale per indicare lo stato di alimentazione, lo stato di accesso del segnale e lo stato di funzionamento.
• Supporta 3 canali di ingresso segnale video. La risoluzione HDMI 2.0 è 4096 × 2160@60 Hz. La risoluzione DVI e HDMI 1.4 è 1920 × 1200@60 Hz.
• Supporta l'auto-adattamento della frequenza dei fotogrammi da 25 Hz a 60 Hz per l'acquisizione delle immagini.
• Supporta 20 canali di uscita di carico con una capacità massima di 13 MP. La larghezza massima è 8192 pixel e l'altezza massima è 8192 pixel per un singolo dispositivo; la capacità massima per ciascuna porta di rete è 0,65 MP.
• Supporta l'uscita di carico immagine RGB e YUV 444 senza perdita di qualità.
• Supporta input HDMI con flusso audio e video misto e uscita audio da 3,5 mm.
• Supporta zoom a schermo intero e zoom personalizzato per l'ingresso del segnale video, modifica personalizzata e giunzione personalizzata.
• Supporta l'apertura delle finestre sorgente segnale sul display e la finestra mobile.
• Supporta la configurazione del video wall e la visualizzazione delle finestre.
• Supporta 1 canale di sottotitoli. È possibile impostare colore, font, velocità di scorrimento e aggiungere un'immagine.
• Supporta la gestione in cascata e il controllo unificato di più controller LED tramite rete.
• Supporta la tecnologia HDCP 2.2 di protezione dei contenuti digitali ad alta larghezza di banda.
• Supporta impostazioni EDID personalizzate.
• Supporta doppio backup dell'alimentazione e delle porte di rete del controller LED.
• Supporta allineamento cavi personalizzato senza limite di cornice rettangolare.
• Supporta il funzionamento tramite client o tramite la pagina web del controller LED.
• Supporta la configurazione dello sfondo.
• Supporta la configurazione del logo di avvio e del salvaschermo.
• Supporta la configurazione della deumidificazione dello schermo.
• Supporta l'uso del telecomando per controllare il menu UI remoto visualizzato sullo schermo.
• Supporta la regolazione di luminosità, contrasto, tonalità e altri parametri dell'immagine in uscita.
• Supporta la correzione dello schermo a livello di pixel per eliminare efficacemente le differenze cromatiche e migliorare la qualità della visualizzazione.
• Supporta la modifica della modalità di visualizzazione, incluse generale, testo, pubblicità, video, cinema, sicurezza, ecc.
• Supporta la selezione della modalità di regolazione della temperatura colore come standard, colore caldo, colore freddo e personalizzazione della temperatura colore.
• Supporta la modalità protezione occhi per tutelare la vista dell’osservatore.
• Supporta uscita ad alta frequenza di aggiornamento a 3840 Hz, tempo di risposta in nanosecondi e visualizzazione video fluida.
• Supporta la visualizzazione della relazione di carico tra il dispositivo e lo schermo LED.
• Supporta la visualizzazione del posizionamento anomalo dello schermo durante il funzionamento.
• Supporta la verifica dei parametri come stato di funzionamento del dispositivo, memoria, utilizzo della CPU, temperatura operativa e utilizzo delle porte di rete.
• Supporta il rilevamento di tensione anomala dello schermo, temperatura dello schermo e temperatura del dispositivo.
• Supporta la connessione a dispositivi di controllo centrale e dispositivi IoT tramite porta RS-485.
• Supporta il collegamento dei comandi e la gestione del dispositivo tramite la porta di rete di controllo e protocolli come OTAP.
• Supporta l'utilizzo della porta di rete di controllo per connettersi a una scheda multifunzione e realizzare il rilevamento della temperatura e dell'umidità ambientale, nonché la cooperazione tra monitoraggio della temperatura corporea e controllo dello schermo.
• Supporta fino a 10 scene, che possono essere salvate e richiamate in futuro.
• Supporta la visualizzazione di 7 finestre (3 finestre sorgente segnale + 2 finestre immagine + 1 finestra testo scorrevole + 1 finestra di sfondo) e la personalizzazione del layout di tutte le finestre eccetto quella di sfondo.
• Supporta uscita in loop HDMI 2.0 e DVI. L’uscita in loop HDMI supporta fino a 4096 × 2160@60 Hz e l’uscita in loop DVI fino a 1920 × 1200@60 Hz.
• Fornisce pulsanti sul pannello frontale per modificare luminosità e altri parametri.

PRESTAZIONI DI ELABORAZIONE

• Controllo della luminosità: regolabile da 1 a 100 (bilanciamento del bianco livello per livello)
• Frequenza dei fotogrammi: da 25 Hz a 60 Hz
• Livello di grigio: 256
• Colori visualizzati: 16 MP
• Profondità di elaborazione: 8 bit
• Ridimensionamento immagine: supportato

MODELLO DI PRODOTTO

• Modello: DS-DT60V-03HI06NO

CHASSIS

• Altezza chassis: 1 U
• Larghezza chassis: Mezza larghezza

TIPOLOGIA PRODOTTO

• Tipo: Controller LED
• Consumo medio: ≤16,5 W
• Numero interfacce di alimentazione: 1
• Interfaccia di alimentazione: 100 - 240 VAC, 50/60 Hz

VIDEO WALL

• Finestre aperte: 3 finestre sorgente + 2 finestre immagine + 1 finestra testo scorrevole + 1 finestra di sfondo
• Livelli per dispositivo: 7
• Scene: 10
• Immagini di sfondo: 1
• Risoluzione sfondo: Min.: 640 × 480, Max.: 1920 × 1200
• Formato sfondo: JPG/JPEG
• Sottotitoli: 1
• Larghezza sottotitolo: 32760
• Font sottotitolo: supporta font Xiaomi e font personalizzati

DATI GENERALI

• Temperatura di funzionamento: -10°C ~ 50°C
• Umidità di stoccaggio: 10% ~ 90%
• Umidità di funzionamento: 10% ~ 90%
• Temperatura di stoccaggio: -10°C ~ 50°C
• Dimensioni imballo (L × A × P): 353 mm × 89 mm × 237 mm (13,90 inch × 3,50 inch × 9,33 inch)
• Peso netto: 1,18 kg (2,60 lb.)
• Peso lordo: 1,62 kg (3,57 lb.)
• Dimensioni (L × A × P): 210 mm × 42 mm × 180 mm (8,26 inch × 1,65 inch × 7,08 inch)

CONTENUTO DELLA CONFEZIONE

• 1 × cavo di alimentazione AC
• 1 coppia di staffe di collegamento
• 1 coppia di staffe di montaggio
• 1 × connettore RS-485 Phoenix verde per controllo centrale

INGRESSO AUDIO

• Numero interfacce: 3
• Tipologia interfacce: 2 HDMI 1.4 + 1 Android integrato

INGRESSO VIDEO

• Numero interfacce: 3
• Tipologia interfacce: 3 HDMI
• Risoluzione massima d’ingresso video: HDMI 1.4: 1080p

Risoluzioni HDMI 1.4

• Max: 1920 × 1200@60 Hz
• Min: 320 × 180@60 Hz
• Supporta risoluzioni personalizzate fino a 2,6 MP @60 Hz
• Larghezza: 144~4096 (allineamento: 2)
• Altezza: 144~4096 (allineamento: 1)
• Supporta HDCP 1.4
• Segnali interlacciati non supportati

CARATTERISTICHE ELABORAZIONE VIDEO

• Profondità di elaborazione: 8 bit
• Formato di campionamento:
• RGB: 444
• YUV: 444, 422

USCITA VIDEO

• Risoluzione massima in uscita video: 3,9 milioni
• Tipo di uscita video: RJ-45

Capacità di carico per uscita video LED

• Per porta: 650000
• Larghezza: 144-5120 (allineamento: 2)
• Altezza: 64-5120 (allineamento: 1)

Interfacce di carico LED

• Numero interfacce: 6

USCITA LIVE VIEW

• Numero interfacce: 1
• Tipo: HDMI 1.4
• Risoluzione: 720p@60 Hz

USCITA AUDIO

• Numero interfacce: 1
• Tipo interfaccia: uscita audio da 3,5 mm

WIRELESS

• Controllo remoto: supporta telecomando IR

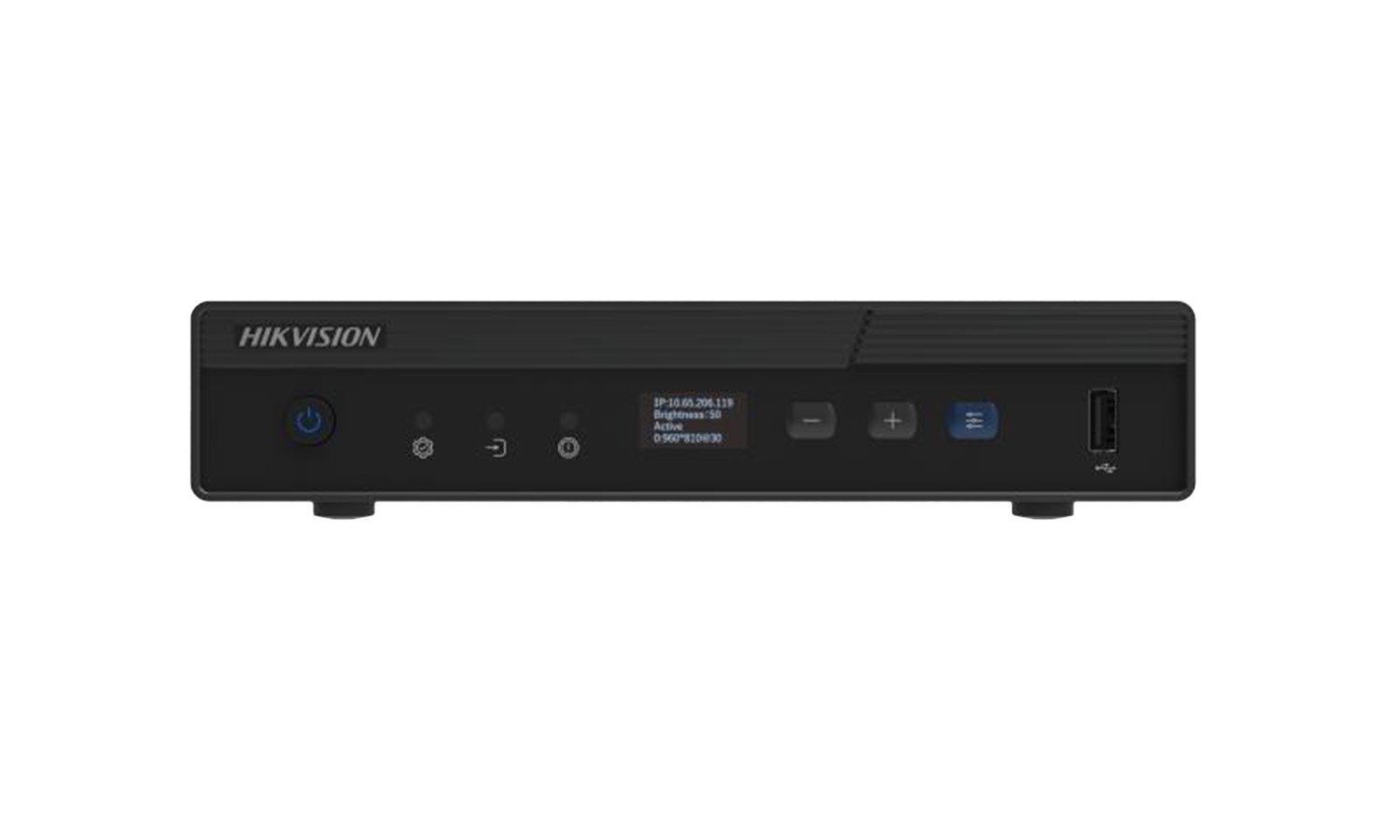

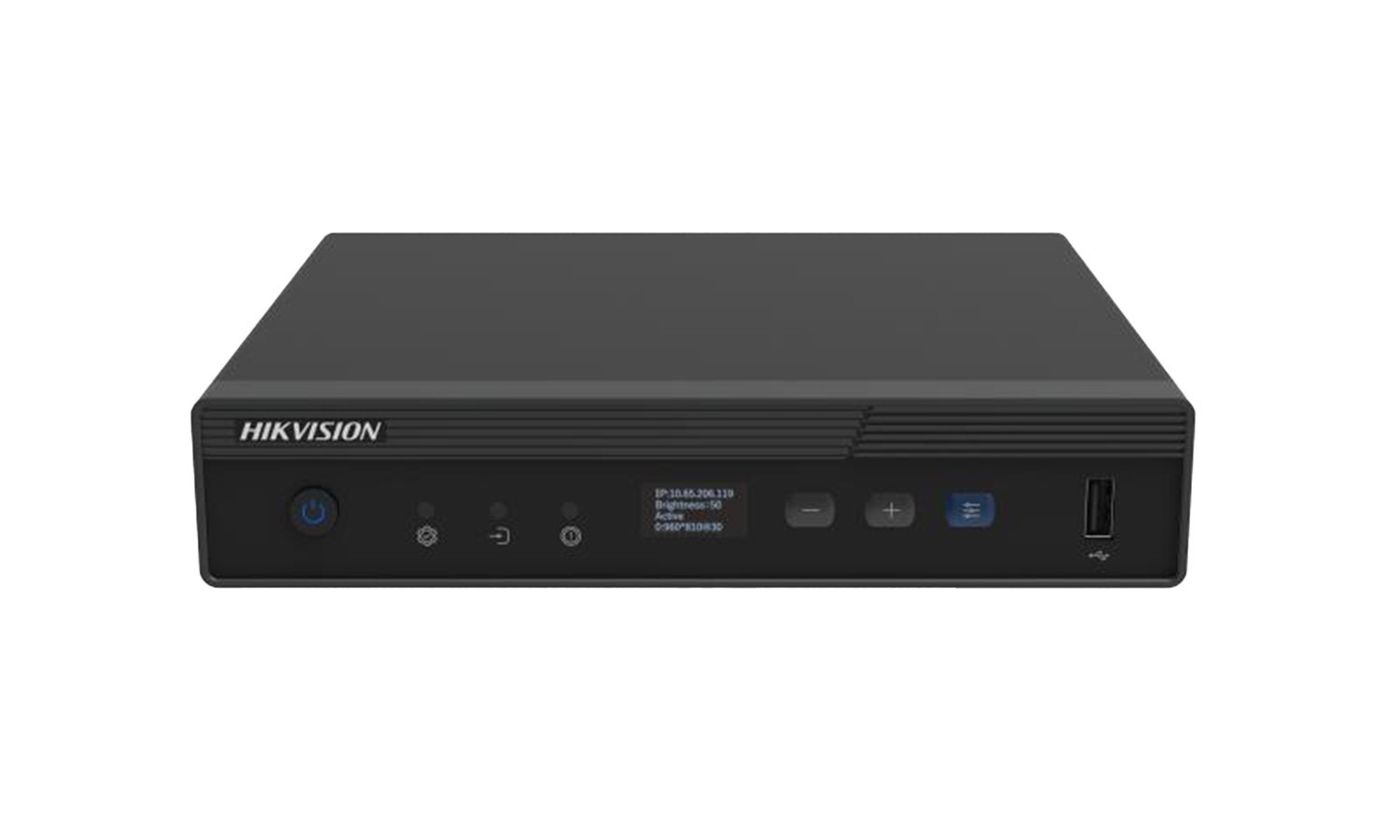

PANNELLO FRONTALE

• Display: OLED 128 × 64
• Porta USB: 1 × USB 2.0
• Pulsanti: + (aumenta luminosità), - (diminuisce luminosità), Source (cambia sorgente)
• Indicatori: Active (dispositivo in funzione), Source (sorgente collegata), Error (errore di funzionamento)
• Interruttore di alimentazione: On (dispositivo avviato), Off (dispositivo spento/non avviato)

INTERFACCIA DI CONTROLLO

• Porta di rete di controllo: 2 × Ethernet RJ-45 10/100/1000 Mbps auto-adattive
• Supporta collegamento in cascata multi-dispositivo
• Ingresso IR: 1 × connettore 3,5 mm (supporta telecomando IR)
• Interfacce seriali:
  • 1 × porta seriale di debug (connettore 4 pin)
  • 1 × porta seriale RS-485 per controllo centrale (Phoenix verde)
  • Baud rate: 115200
  • Bit dati: 8
• Interruttore di alimentazione: Boat switch

Vuoi maggiori informazioni in merito al nostro prodotto?

Contattaci subito!
